Centrais de geração fotovoltaica

Fabrico - Serviços de controlo de qualidade na origem

É um facto que o continente asiático domina actualmente a produção dos principais componentes das instalações fotovoltaicas.  Este facto significa que existem barreiras geográficas, linguísticas e culturais que, em muitos casos, são intransponíveis. Na Apave International Group temos colaboradores locais para realizar inspecções com pessoal qualificado e familiarizado com os costumes asiáticos e ocidentais.

• Assistência na negociação de contratos produtor-fornecedor
• Auditorias de fábrica e supervisão de fabrico
• Inspecção pré-embarque de equipamento e contentores

Recepção na fábrica

A recepção é uma fase do processo que raramente é considerada como parte integrante do processo; contudo, a sua correcta execução é de importância vital, uma vez que a vida útil dos principais componentes da instalação dependerá dela.

• Recepção de material e testes de aceitação no terreno
• Teste de electroluminescência de módulos fotovoltaicos

Uma vez que uma célula solar é uma pn-junção, se uma corrente eléctrica for aplicada aos terminais, a célula funcionará como um díodo emissor de luz. Numa imagem El, as células que não emitem fótons aparecerão escuras e estas serão as defeituosas. É necessário realizar este teste no escuro.

Esta técnica de detecção é amplamente utilizada tanto na entrada em funcionamento da fábrica (para verificar se, após a montagem e transporte, as células permanecem intactas) como na manutenção preditiva durante o período de vida da fábrica. Para este método, é necessária uma câmara com uma sensibilidade entre 900 e 170 nm, que pode ser uma câmara de imagem térmica normal com uma mudança de filtro ou uma câmara já preparada para este tipo de trabalho.

Para a recepção de módulos no local, temos a nossa própria tecnologia de um dos nossos parceiros que nos permite medir cada módulo com um laboratório portátil. E para módulos já instalados, temos outra tecnologia inovadora que nos permite realizar a medição sem desmontar os módulos e operar durante o dia.

Teste de flash no local com laboratório portátil (IEC 61215: 2021)

Os testes flash medem o desempenho de saída de um módulo fotovoltaico solar e são um procedimento de teste padrão utilizado pelos fabricantes para assegurar que cada módulo fotovoltaico é operacionalmente compatível. Durante um chamado teste de flash, o módulo é submetido a um flash calibrado. A saída eléctrica é medida e a potência é determinada em condições de teste padrão (STC).

É realizado de acordo com a norma IEC 61215: 2021 Módulos fotovoltaicos terrestres (PV). Parte 1: Requisitos de ensaio e Parte 2: Procedimentos de ensaio.

Para a aceitação dos módulos no local, temos tecnologia própria de um dos nossos parceiros que nos permite medir cada módulo com um laboratório portátil.

Instalação e montagem

Temos mais de 45 anos de experiência na prestação de serviços completos nas áreas de inspecção, controlo de qualidade, garantia de qualidade e prevenção de riscos profissionais. Isto permite-nos oferecer soluções completas aos nossos clientes, qualquer que seja a sua dimensão e localização geográfica.

• Assistência à gestão do sítio
• Supervisão civil, mecânica e eléctrica
• Coordenação de saúde e segurança / recursos preventivos
• QA/QC. Controlo e gestão da qualidade no local e fora do local.

Comissionamento

Para realizar a colocação em funcionamento após a construção da central fotovoltaica, é essencial garantir que a instalação foi realizada de forma segura e fiável. O Eurocontrol efectua serviços de medição no terreno, seguindo os testes detalhados abaixo, para assegurar o correcto funcionamento da instalação.

Testes UNE EN 62446-1. Requisitos de teste, documentação e manutenção. Documentação, testes de arranque e inspecção:

- Testes de categoria 1

• Continuidade das protecções da terra

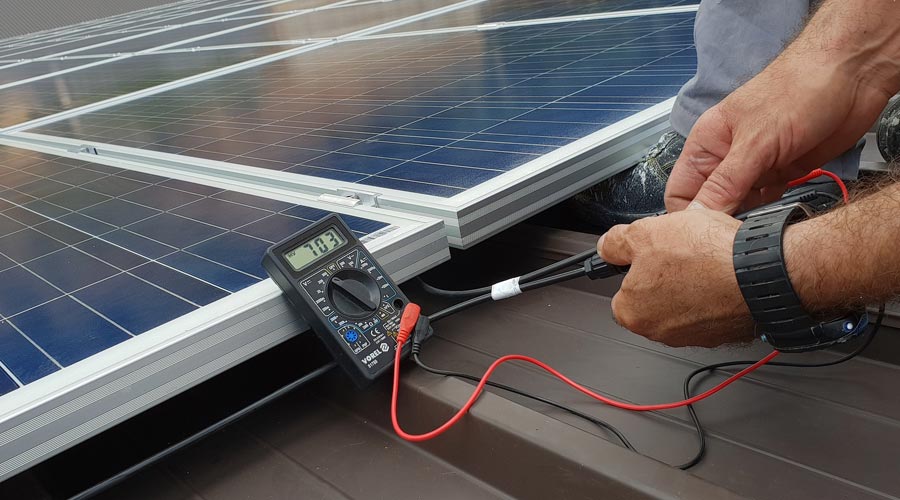

• Polaridade, tensão de circuito aberto e corrente de curto-circuito
• Resistência de isolamento do gerador PV

- Testes de categoria 2

• Curva Strings IV, eficiência do gerador PV

Esta é uma medição de corrente e corrente em condições reais de funcionamento, que é depois extrapolada para formar a curva IV em condições de teste não-STC (condições de teste padrão; 25°C e 1000 W/m2). Com este método, são definidos parâmetros importantes tais como corrente de curto-circuito, tensão de circuito aberto e ponto máximo de operação de potência. Desta forma, a variação da curva em função da temperatura, irradiância e da série e resistência paralela do módulo dará informações sobre possíveis defeitos na cadeia de módulos.



Inspecção termográfica com zangões

A termografia é actualmente o método mais utilizado para a inspecção de módulos fotovoltaicos, uma vez que é realizada instantaneamente sem interferir com o funcionamento da instalação. A luz que atinge a célula gera calor, o qual é detectado pelo infravermelho da câmara. Normalmente, esta temperatura não varia muito entre células que funcionam optimamente, contudo, quando uma célula tem um aumento na resistência eléctrica, a temperatura aumenta.

Testes adicionais (isolamento húmido, díodos de bloqueio)

Testes adicionais sobre a instalação eléctrica de Média Tensão:

• Testes de isolamento por descarga parcial (VLF).
• Medição da resistência à terra e das tensões de contacto.
