Inspección dinámica de estructuras: Ap’Structure

Ap’Structure, nuestra herramienta de inspección dinámica de estructuras, permite caracterizar y monitorizar cualquier tipo de estructura, para prolongar su vida útil y garantizar su capacidad para dar servicio.

¿Como funciona
Ap'Structure?

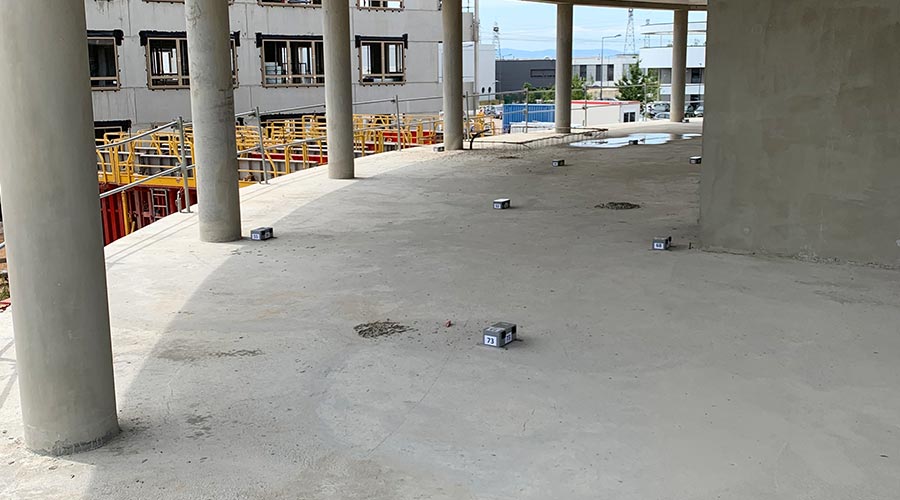

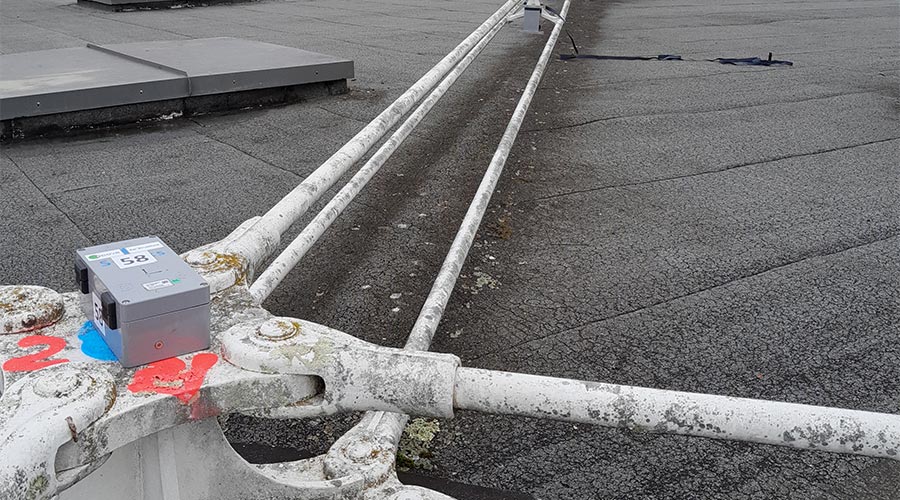

Ap’Structure es un sistema autosuficiente que recopila las lecturas de aceleración en distintos puntos estratégicamente ubicados en la estructura que se desea inspeccionar.

El proceso de inspección dinámica se puede realizar de diversas maneras:

Inspección momentánea, con la que se obtiene la respuesta dinámica de la estructura en un determinado momento. En el caso concreto de los puentes ferroviarios, este tipo de inspección recibe el nombre de IECaD (Inspección Especial para la Caracterización Dinámica) según la norma NAP 2-4-2.1 del ADIF.
Monitorización discontinua, consistente en ejecutar varias inspecciones momentáneas separadas en el tiempo.
Monitorización continua, consistente en instalar los acelerómetros y equipos auxiliares sobre la estructura. Los datos se transmiten a una plataforma de software segura de acceso remoto, que proporciona información sobre el estado de la estructura en tiempo real.

Durante la monitorización, vigilando la evolución de los parámetros de la estructura, podemos estimar su comportamiento a lo largo del tiempo.

Ap’Structure es el resultado de un enfoque multidisciplinar que aúna nuestra experiencia en diversos campos como materiales, ensayos no destructivos, sensores, mantenimiento y análisis de datos y modelización.

La herramienta se enriquece de manera continua con las bases de datos obtenidas en las diferentes estructuras analizadas, que son el pilar de su carácter predictivo y garantizan la calidad de los diagnósticos a distancia.

Ap’Structure ha sido empleada en la última década de manera exitosa en más de 1.500 estructuras por todo el mundo (Francia, México, Suiza, etc.) tanto de obras lineales como de edificación convencional y singular, instalaciones energéticas e industriales y construcciones patrimoniales.

¿Qué es el Structural Health Monitoring y
el mantenimiento predictivo de estructuras?

Cualquier tipo de estructura está sometida a un proceso de desgaste que puede comprometer su integridad y la seguridad de sus usuarios. Realizar un análisis de su comportamiento para detectar anomalías y poder predecir su comportamiento a lo largo del tiempo es un salto cualitativo a la hora de priorizar actuaciones correctivas dado que, en una estructura de ingeniería, el coste de una reparación es tres veces mayor que la acción preventiva.

El Structural Health Monitoring ayuda a evaluar la integridad, el estado y el mantenimiento de todo tipo de estructuras y edificios, a lo largo del tiempo. Ap’Structure en el modo de monitorización, bien discontinua o continua se constituye como un sistema SHM fiable que permite controlar la evolución a lo largo del tiempo de cualquier tipo de estructuras y contribuir de manera eficaz a la prevención de posibles fallos.

Ventajas de

Ap’Structure:

Sistema de fácil implantación. En pocos días, podemos desplegar nuestra solución sin o con mínima interrupción del servicio.
Sistema pasivo. La estructura entra en carga por acciones externas, principalmente el viento. No es un proceso destructivo ni invasivo.
Gracias al Análisis Modal Operacional (OMA), permite la obtención de parámetros dinámicos de la estructura (frecuencias, modos propios de vibración, amortiguación).
La respuesta dinámica real de la estructura inspeccionada puede analizarse con la respuesta teórica considerada por los proyectistas, con la exigida por la normativa o puede emplearse para calibrar modelos de cálculo.
Muestra el comportamiento global de la estructura y permite determinar anomalías puntuales y vicios ocultos que se reflejen en las propiedades dinámicas de la estructura.
Proporciona la vulnerabilidad sísmica de estructuras, aspecto interesante en el momento actual de incertidumbre donde conviven normativas de obligado cumplimiento (NCSE-02, NCSP-07) con otras prestacionales (Eurocódigo-8).
El establecimiento de un SHM permite controlar gastos y evitar paradas en el servicio de las estructuras, al poder anticipar y priorizar las operaciones de mantenimiento necesarias.

Descarga nuestras fichas de Edificación y de Infraestructuras para ampliar información sobre la aplicación de Ap’Structure en estos campos.

Descarga la ficha de inspección dinámica de edificaciones

Descarga la ficha de inspección dinámica de infraestructuras

Casos reales de aplicación de AP'Structure
Estadio Gabriel-Montpied

Pide tu presupuesto

No dudes en contactar con nosotros para solicitar información, nuestros expertos están a tu disposición.

Formulario de contacto

Casos reales de aplicación de AP'Structure

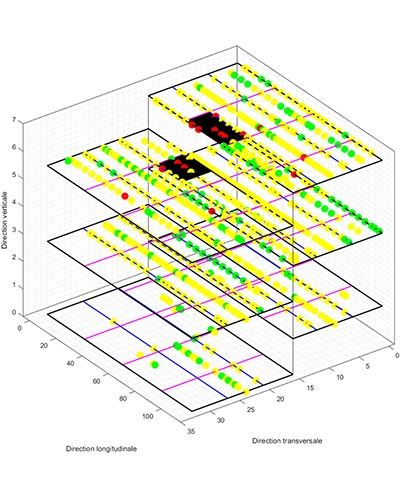

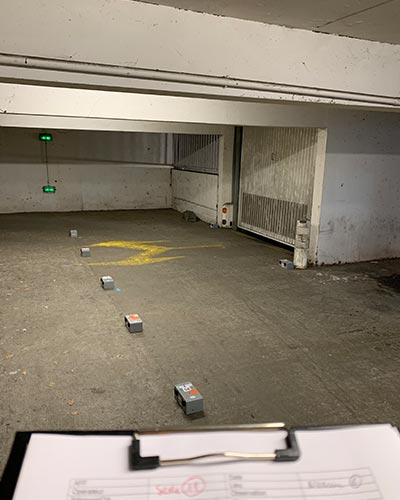

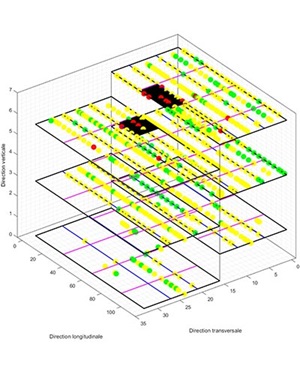

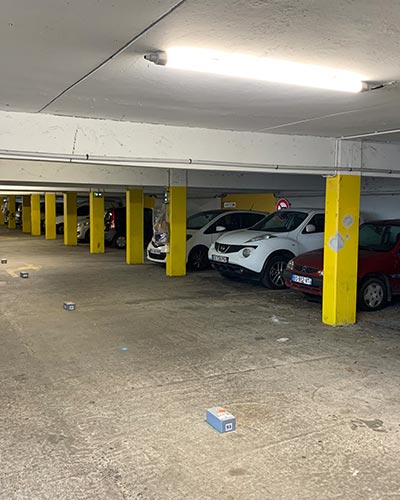

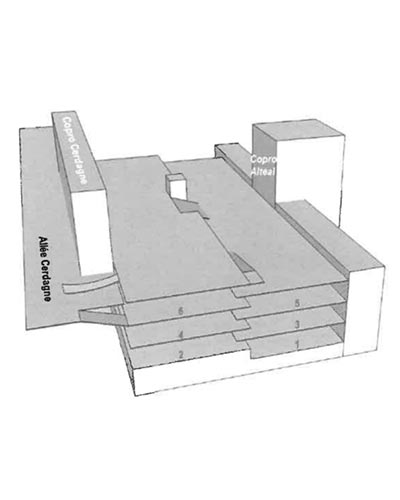

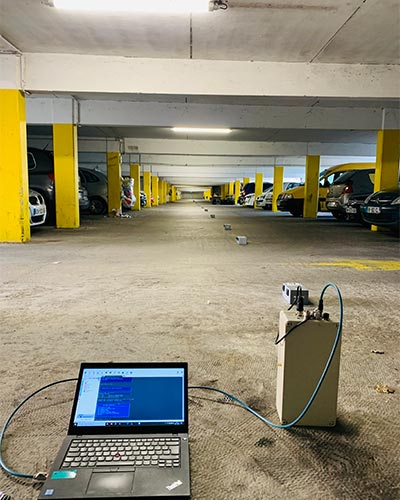

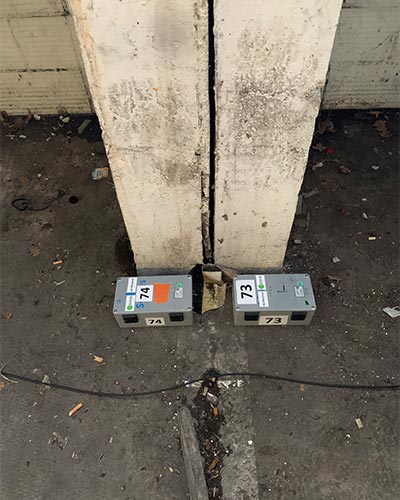

Aparcamiento de turismos
